SLMi350新品介绍

SLMi350采用DIP8GW封装，其峰值驱动电流能力达2.5A，通过采用业界领先的双电容隔离技术和“OOK”传输技术，实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压，并具有超过150kV/us的共模瞬态抗扰度（CMTI），保证了在极端恶劣工作环境下，可靠稳定地工作。另外，SLMi350可广泛应用于电机驱动，不间断电源（UPS），EV充电，逆变器等领域。其封装为图1所示 DIP8GW，提供大于7.0mm的爬电和间隙距离。

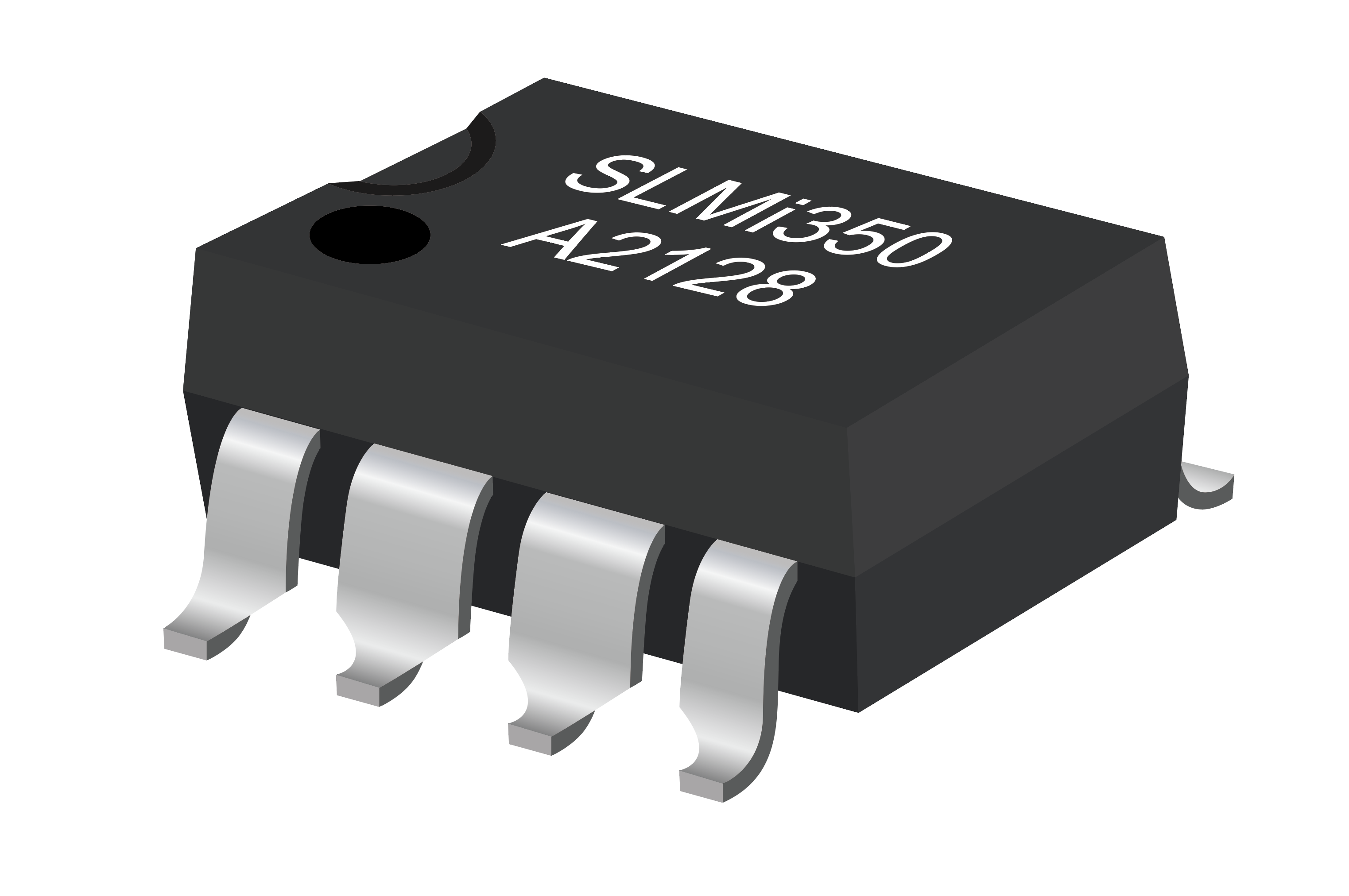

图1. SLMi350封装图

SLMi350的IGBT的驱动电路

提供互锁保护功能的SLMi350的IGBT驱动电路如图2所示，由于同一桥臂上的两个IGBT的控制信号重叠或开关器件本身延时过长等原因，使上下两个IGBT直通，桥臂短路，此时电流的上升率和浪涌冲击 电流都很大，极易损坏IGBT。由于SLMi350支持输入互锁保护功能，可有效防止上下管的直通问题，严格防止了臂桥短路引起过流情况的出现。

图2. 提供互锁保护功能的SLMi350的IGBT驱动电路

SLMi350的显著优势

通过如图3所示的性能比较可以看出, SLMi350和市场上主流的国际大厂的光耦隔离驱动或是电容隔离驱动相比，优势极为显著：

• 输入端抗负压能力更强；

• 输出端电压耐压范围更宽；

• CMTI抗干扰能力更加出众；

• 工作温度更宽。

图3. SLMi350的性能比较

结论

目前，SLMi350已经在变频器，逆变器，UPS，感应加热等不同领域客户测试通过，现可进行大批量供应, 欢迎广大客户朋友到九游官方端入口和数明官网进行样品或评估板的申请。
