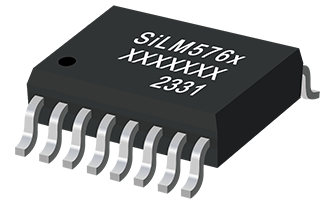

    SiLM5768L系列
    带互锁的高速六通道数字隔离器
    样片申请
    SiLM5768L Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM5768L和SiLM5768LN是高速六通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压值。SiLM5768器件具有高电磁抗扰度和低辐射，同时具备低功耗特性。SiLM5768L/SiLM5768LN具有相同方向的6个通道，同时内部集成了通道输出互锁功能。互锁功能使得器件在同一时刻同一组两个输出信号不会同时输出高电平。如果同一组信号的输入逻辑相同，则输出始终为低。SiLM5768L和SiLM5768LN封装为SOP16W,工作温度–40°C to +125°。

    产品特性

    集成互锁功能：

          - 支持相邻通道反极性输出

          - 三组成对的互锁信号

    支持同相输出(SiLM5768L)和反相输出(SiLM5768LN)

    信号传输速率：100Mbps

    传输延迟：13ns (典型值)

    CMTI：±100kV/us (最小值)

    低功耗, 1Mbps时每通道的电流典型值为1.4mA

    宽电源电压范围：2.25V to 5.5V

    2.25V至5.5V 电平转换

    优异的电磁兼容性（EMC）：

          - 系统级的ESD, EFT和浪涌抗扰性

          - 低辐射

    工作温度范围: –40°C to +125°C

    安规认证

    SOP16W: 符合UL1577 1 分钟的 5kVRMS（计划中）

    符合 GB4943.1-2022 的 CQC 认证

    符合 DIN VDE 0884-17: 2021-10（计划中）

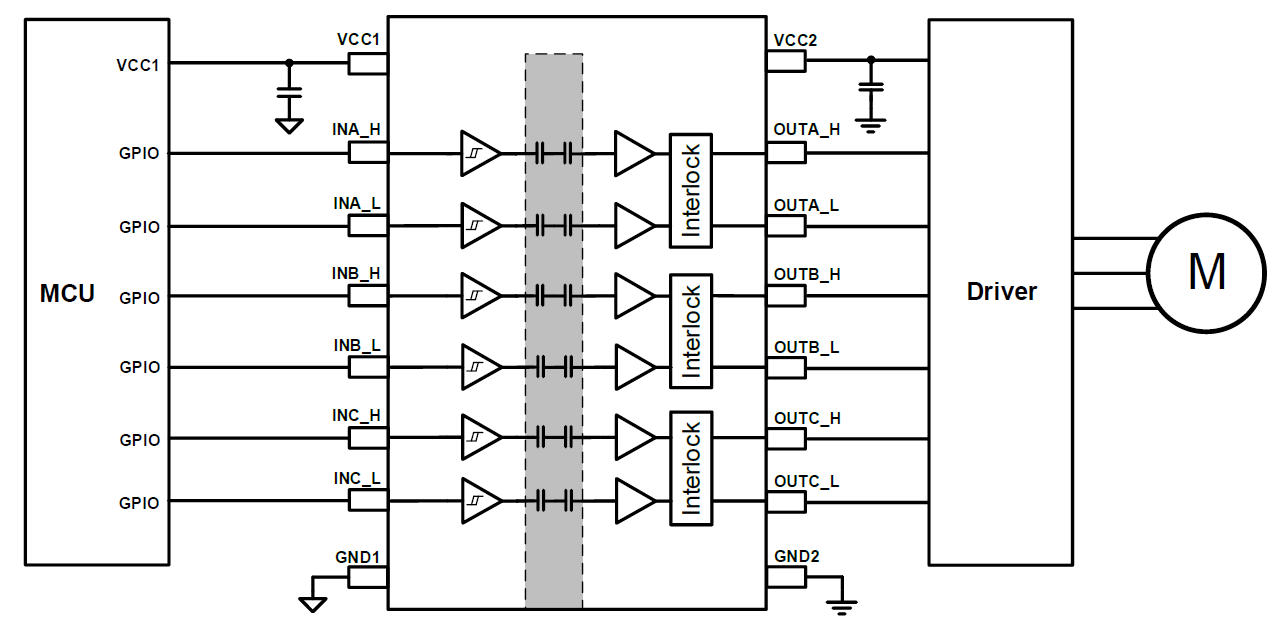

    典型应用图


    产品参数表

    展开过滤器
    Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp（℃) VISO(Vrms) Package Group Packing/QTY
    SiLM5768LCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5768LNCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low100-40 ~ 1255000SOP16WReel/1500
